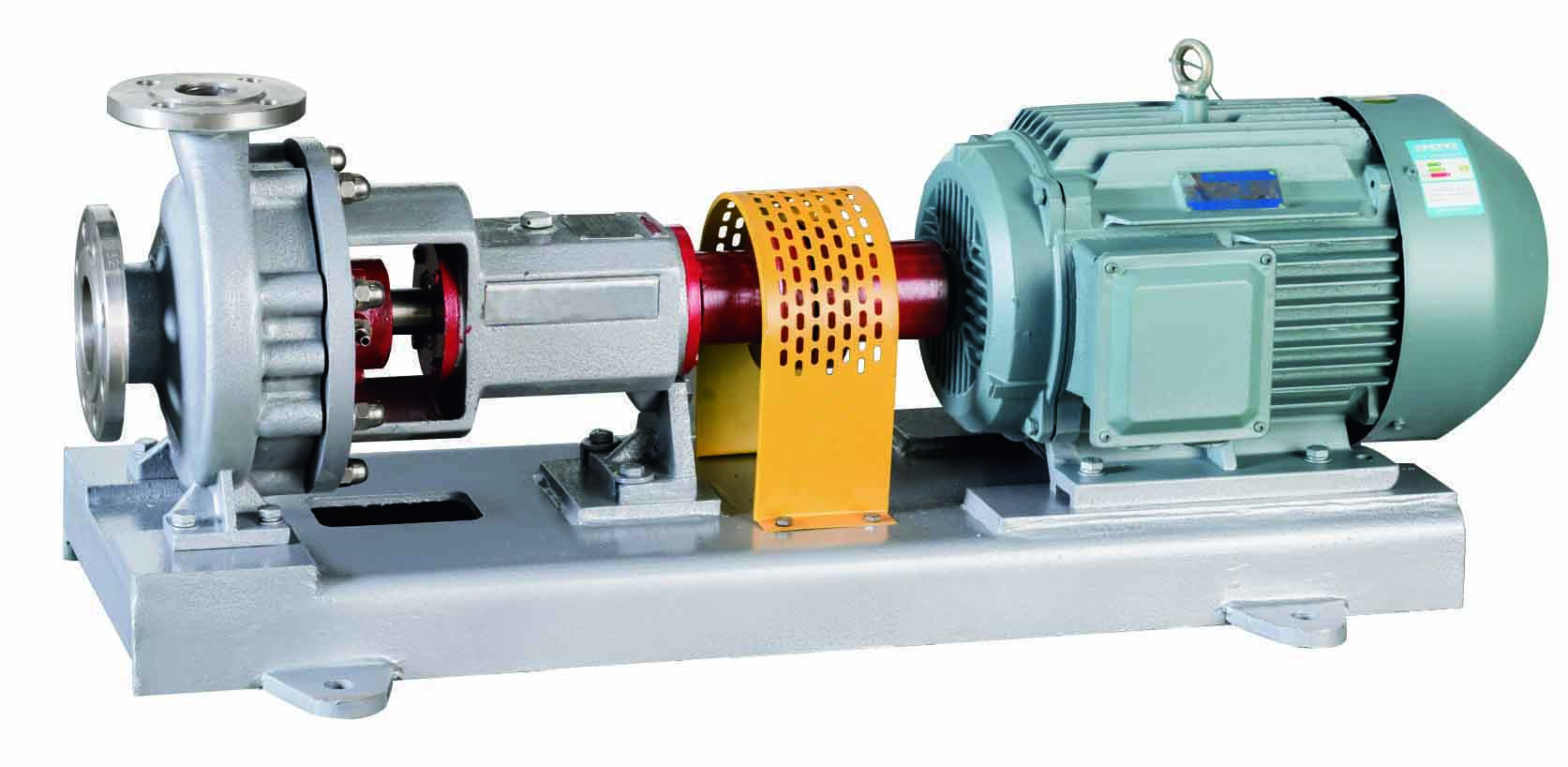

臥式后開門結構,泵頭與電機采用聯(lián)軸器連接,安裝在底板上,葉輪為后開式,三只軸承,軸封采用外裝式機械密封,設有冷卻裝置,軸承體的油位用油鏡觀察;結構緊湊合理。該泵在泵體上鑄有支腳，可承受來自管路的荷載并直接傳給基礎，這樣泵轉子不會因泵承受荷載而產生彎曲,從而保證了軸承和機械密封具有最佳的使用壽命。維修時不需將與泵體相聯(lián)的管路打開，只要打開托架與泵體的螺栓,將兩者分開就可維修葉輪和機械密封,簡易方便。
